应用产品:铝蜂窝板、石材蜂窝板

产品系统:铝蜂窝板幕墙系统 、石材蜂窝板系统

设计师:法国著名建筑大师、普利兹克奖得主的包赞巴克


案例简介:

国家会议中心二期项目位于北京奥林匹克中心区,国家会议中心(一期)的北侧,占地约13.88公顷,由主体建筑和配套建筑组成。主体部分为会展中心,总建筑面积约42万平方米,未来主要用于举办国务、政务及高端商务会展活动。

国家会议中心二期配套部分位于主体西侧,由两个地块组成,总建筑面积约36万平方米。南侧地块为5A级写字楼和精品商业综合体,北侧地块由两座酒店组成,一座奢华酒店,一座五星级酒店。建成后,配套部分将与主体建筑共同组成一座功能完备、设施现代的新型智慧会展综合体,成为全球影响力的全能型国际交往中心。

简约与品质相并行

作为国家级展示中国的重要窗口,国家会议中心二期除了在建筑理念上体现东方大国风范和神韵外,还在细节上展现独特之处。为了呼应“群鸟”齐飞恢弘气势,帷森供货的立面幕墙都是采用异形(平形四边、梯形等)蜂窝板作为幕墙装饰,配合沉缝的安装系统,让幕墙变得立体、灵活多变。结合超大尺寸规格板面设计(最大宽度达到2685mm),让立面简洁又富于变化,使得整个建筑主体显得自然灵动。相较于平板蜂窝板,异形蜂窝板加工难度增大,为了让蜂窝板的折边显得立挺,同时又不破坏表面涂层漆面,我们一律采用行业内领先数控辊压成型工艺技术,通过渐变辊压的方式保证折边角度精准度且涂层不会有裂漆现象。

作为“国际会客厅”国家会议中心配套项目的幕墙则是采用石材蜂窝板与玻璃相搭配。采用5mm厚的月光米黄石材与铝蜂窝板进行复合,既保持天然、回归自然的装饰效果,又克服了天然石材易碎,重量大、安全系数低的缺点。在幕墙上的运用呈现出庄严、厚重、自然纯粹、端庄又富有活力的装饰效果。

高质量、高标准、高要求建设理念始终贯穿于国家会议中心主体和配套项目中。因此,为了确保石材蜂窝板高品质、高安全性,业主、建筑师、顾问、施工单位、材料供货商等多方多次地深入考察、论证,采用四周由石材包边的石材蜂窝板。作为该项目石材蜂窝板供货商,帷森凭借丰富的行业经验和专业知识也提出了相关建议:作为基板的铝蜂窝板也必须是四周包边结构,严禁切边(口)结构,以保护蜂窝结构,保证整体的水密性、气密性,同时能确保封边石材与直接包边铝皮粘接贴合,提高粘接强度,杜绝石材封边脱落隐患。让石材蜂窝板在国会配套项目中熠熠生辉且万无一失。

国家会议中心二期是北京2022年冬奥会北京赛区开工最晚、规模最大的新建项目,为了彰显国家级品质质量,其工程验收准则却是高标准、严要求、精品质。为此,业主、幕墙团队、RFR&CCAT幕墙顾问公司等多方常常辗转于各级供应商的加工厂内,同样对我司的铝蜂窝板、石材蜂窝板无论是产品外观色差、尺寸精度、生产工艺还是成品包装等方便都提出了严苛要求。我司供货的国家会议中心二期项目的铝蜂窝板、配套项目的石材蜂窝板都从原材料(铝卷、涂料、胶水、石料等)进料检验、色差控制到生产过程辊压成型、自动喷胶、热压复合等各环节要求严苛,帷森严格执行业主、RFR&CCAT幕墙顾问公司标准要求的同时,再每道工序精益求精,来确保高质量、高水准成品交付。

国家会议中心二期从建设之初除了面对高标准要求之外,还面临着工期非常紧、难度非常大的重重压力,这一北京市的重点工程给参与企业带来的挑战是前所未有的考验,我们利用自身精细化管理生产系统,科学合理排期生产,精准地把控每道工序质量,以专业技能、全力以赴姿态,为该项目提供科学、安全、高效、简便的产品解决方案,精心打造每一片蜂窝结构板材,助力2022年北京冬奥会。

经典品质,未来可期

未来,国家会议中心二期将作为一张“国家级名片”,助力北京国际交往中心建设,成为沟通世界的桥梁,中国以更加包容自信的开放姿态,展示中国的大国风采,大国品质,大国担当。

未来,帷森在国家级高品质、节能绿色双驱动下,不断探索、创新,谋求高品质、发展道路,在为祖国建设添砖加瓦的同时,向世界展示帷森品牌的实力与魅力。

应用产品:铝蜂窝板

产品系统:PIC平接缝干式密封幕墙系统 、蜂窝板墙面系统、各种包柱解决方案

设计单位:西南设计院联合体设计


案例简介:

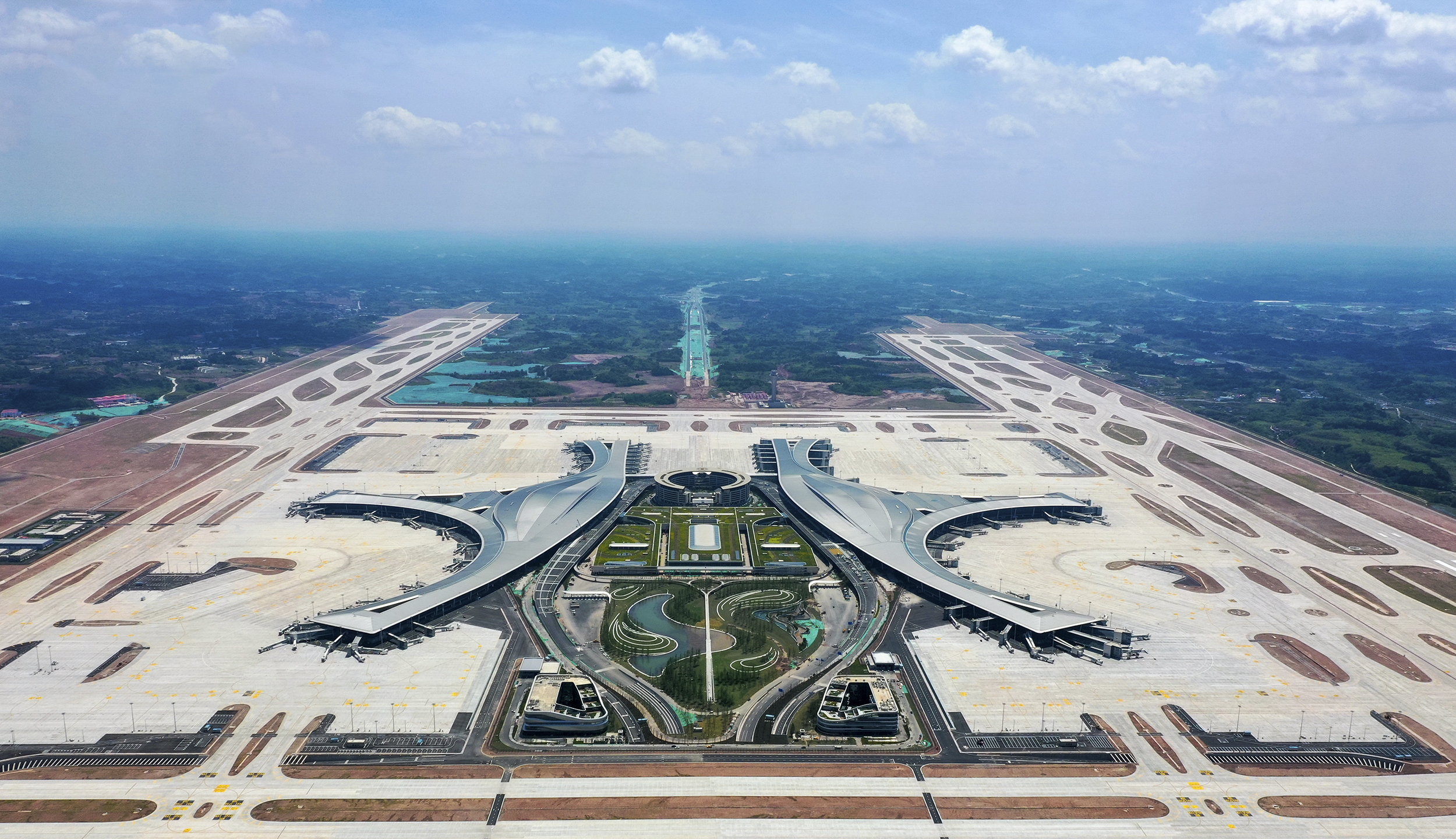

成都天府国际机场位于四川省成都市简阳市芦葭镇,编号TFU,是“十三五”规划建设的我国最大民用运输枢纽机场项目。投用后,成都即是我国继上海、北京后全国第三个拥有两座4F等级机场的城市,成为面向欧洲、中东和东南亚的主要空中门户。作为第四个国家级国际航空枢纽、丝绸之路经济带最大的航空港。

天府国际机场是全国唯一的一次性同时建设两座航站楼的机场,机场分为T1和T2两个航站楼,总建筑面积71万平米。似太阳神鸟有力顺滑翅膀的航站楼为机场建筑赋予了优雅而独特的感觉,造型上大面积采用弧形线条设计,整体展现出神鸟展翅翱翔,扶摇直上九万里的气势。帷森作为航站楼幕墙蜂窝板材料主要供货商,在面对工程体量大、时间紧、任务重等困难,更为重要的是我们同时为T1、T2航站楼供货,可想而知这种压力与困难是成倍增长的。为此公司专门成立了以“成都天府国际机场项目攻坚小组”,众志成城,迎难而上,力争打造帷森精品工程。在保证产品质量前提下,各个部门紧密配合,精简管理流程、优化工艺技术,并且与各施工方密切配合、进行深入沟通,确保及时、保质保量交付。

T1、T2航站楼挑檐蜂窝板采用的是25mm厚,面板材质为5005,表面涂层采用预辊涂氟碳烤漆,而且其表面硬度要求至少3H,这使得蜂窝板产品更为经久耐用。其高于一般的幕墙产品的材质要求,就可以看出,天府机场就是以鲁班奖的质量标准作为验收标准。为了塑造航站楼檐口流畅、完美弧线造型,蜂窝板在板型上也随之多变,有了梯形、平形四边、单曲、双曲、异形等。板型多变,既增加了加工的难度,而且也给现场安装带来不小困难。我们集思广益提供一系列解决方案。首先,我们结合施工单位机场项目的分区编码,在此基础上进行再细分编号并通过我们智能生产管理系统使每片蜂窝板都生成唯一“身份证号”(位置号及生产流程唯一的编码)。这样不仅可以使每片板做到工序可追溯、易检录、而且也方便施工方安装定位,甚至后期板材如需要替换,我们都不需要现场再进行量尺,只要输入“身份证号”就可以知道板材所有信息。其次,在产品安装系统上进行优化,方便现场快速简便安装。据了解,天府国际机场航站楼空侧檐口高度19.35~23.75米,外挑最大距离为9.6米;陆侧檐口高度23.75~31.6米,外挑最大距离为65米。同时,现场多个施工单位同步作业,存在大量交叉的地方,为此,帷森技术团队给其提供的PIC平接缝干式密封系统(在不需要打胶前提下,还能够保证符合幕墙四性要求)并在安装形式上优化——采用框架组合式安装。先把几片蜂窝板按编号顺序在地面上进行组合安装后,然后把组合好的框架蜂窝板再通过长臂吊篮车进行整体固定。这种装配式安装方式不仅在挑檐部位采用了,登机桥、T1-T2连廊等区域都是采用此方法,有的单元式蜂窝板甚至是在工厂就要求组合好。这组合式方法不仅提高了蜂窝板安装效率、缩短了工期,而且有效节省安装成本。

GTC综合交通中心则是“生活之道”,展现乐观时尚的市井文化。它位于成都天府国际机场T1和T2航站楼之间,呈“T”型结构,集轨道交通、公交等多种公共交通方式于一体的综合换乘中心。作为天府机场空中到地下立体交通体系的纽带,GTC精装修工程较为复杂,不在技术难度上而在于细节雕琢上。

综合换乘中心精装修以暖灰色和白色为主,给人一种舒适、温暖和安心的感觉,这也与其作为“生活之道”的主题韵律相契合。帷森为换乘大厅墙面装饰提供整体化产品解决方案。首先,墙面有很多转角需要处理,我们为其提供了既有一体式无缝转角还有圆润弧形转角,让空间装饰富有变化。其次,墙面蜂窝板都是采用密拼和沉缝系统相间安装,细节在于8mm沉缝效果,用它们水平方向的视觉“延伸”达到“扩大空间”的效果,从而减弱空间面积小的感受。虽说综合换乘中心彰显艺术感的设计元素较少,但是在南北区各有一个独立造型岛,是以一只半遮面的立体、镂空的熊猫为元素造型。为了凸显出立体效果,技术团队尝试了很多方案,最终确认以多重蜂窝板造型组合来实现它憨态可掬的形象。



GTC内装有各种柱子,根据不同柱子装修及功能需求,帷森技术团队为天府机场提供了全包柱、半包柱、双包柱等多种蜂窝板包柱的解决方案。这些解决方案可谓“包罗万象”:既有独立包柱又有与幕墙相配合的柱子又有带卷帘轨道的柱子,而造型上有圆柱、方柱、椭圆柱等。另外,针对包柱顶部——柱帽及底部——踢脚线也做了细微周到设计。除了以上细节处理,还有其他区域:静压箱、消防门、配电柜、值机岛等,帷森注重细节,将“量体裁衣”的个性化、设计优势发挥至极致。



成都天府国际机场从2011年5月启动选址到2021年6月27日正式开航投运,神鸟展翅高飞,十年间一个崭新的开放门户,以昂首、自信、从容的姿态面向世界腾飞。中国又一“超级工程”,以创新、科技、绿色、生态为发展理念,创下多项业界之最。十年磨一剑,出鞘毕锋芒。

艾瑞克·霍布斯鲍姆说“建筑没有表达任何‘真理’,只表达缔造它的那个社会的信心和自满。”中国工匠创造了一个又一个令世界瞩目的奇迹。在中国成为基建狂魔、制造强国的背后,无数人付出了汗水。中国的强大离不开个体的砥砺奋进,而国家的强盛也点燃了我们的自信。成都天府国际机场起飞,也是我们新征程的启航!帷森一如既往追随中国脚步以自主创新、自信、专业,开启高质量发展新篇章。


应用产品:铝蜂窝板

产品系统:铝蜂窝板屋面系统

设计单位:北京建筑设计研究院


案例简介:

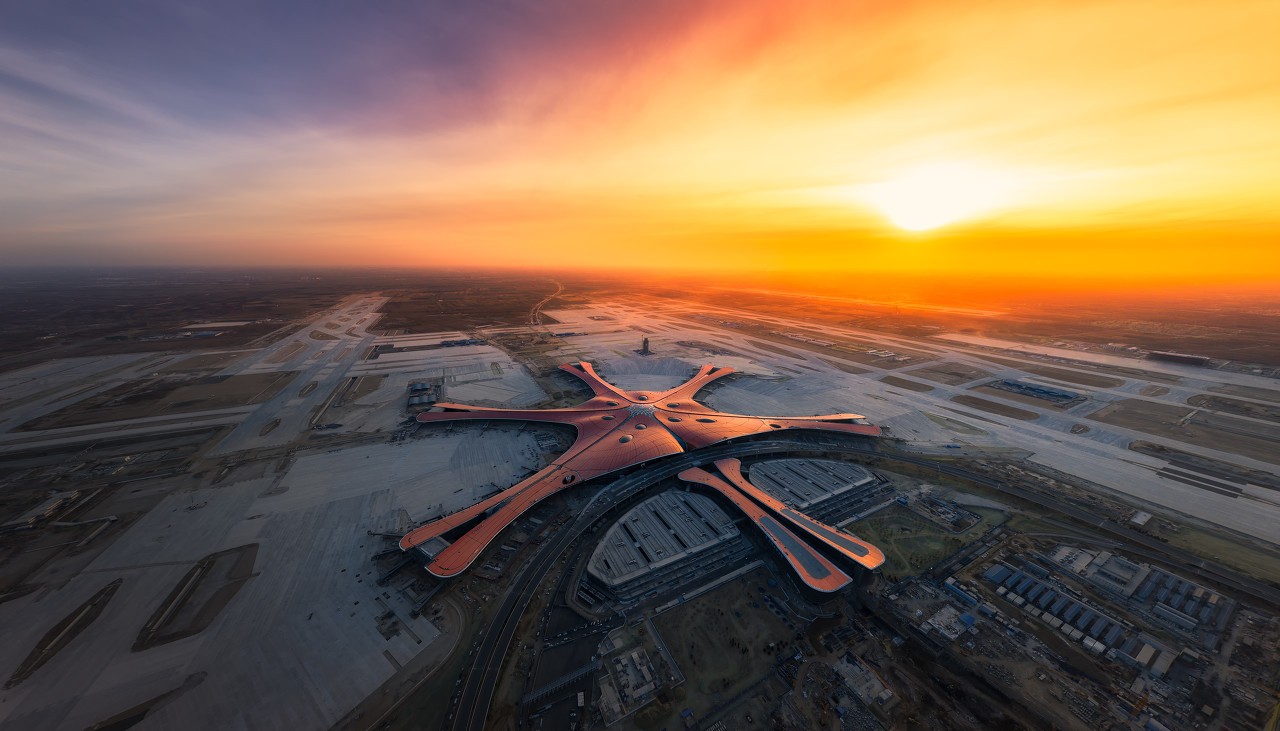

北京新机场作为国际性的航空枢纽,同时也是施工技术难度最高的航站楼,能够参与其中,无论对于施工方还是材料供应商都具有非凡的意义。帷森此次有幸成为北京新机场“凤凰霞帔”的供应商,将采用专业的设备、专业的金属复合板加工工艺、本着用心负责的态度精心打造每一片铝蜂窝板,携手森特士兴集团(股票代码SH603098)为北京新机场点亮金色光芒。

为了更好的配合项目进度,帷森为北京新机场项目专门成立了技术服务团队,能够配合施工单位在第一时间处理屋面板材的下单、安装等技术难题,确保项目有序进行。

帷森为北京机场屋面系统提供的铝蜂窝板从原材料开始便通过一系列的质量监督检测,而后经数控辊压成型、数控喷胶以及数控热压复合等一系列专业的生产工艺制造而成,无论是平整度还是板材强度都确保具有最佳的品质。






应用产品:臻石蜂窝板

产品系统:蜂窝板墙体系统、吊顶系统

设计单位:中国民航机场建设集团公司


案例简介:

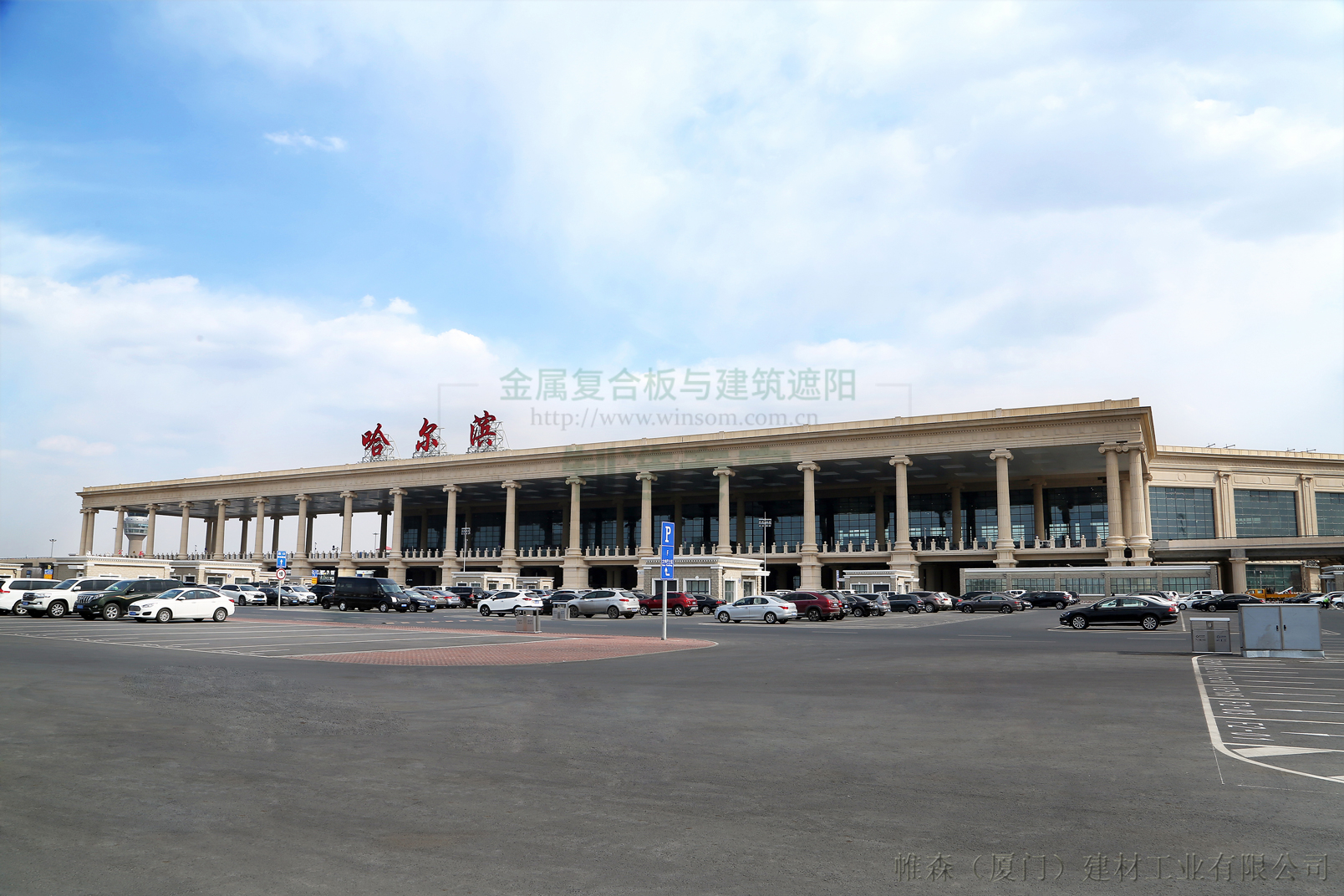

机场航站楼是一个城市的名片,也常常是人们对于一个城市最初的印象。每一个航站楼都有着自己的特点,而最具欧式风情的当属哈尔滨太平国际机场T2航站楼。

1. 典雅而自然的美

由中国民航机场建设集团公司设计的哈尔滨太平国际机场T2航站楼给人的第一印象便是充满了浓郁的地域风情。航站楼出发层高架桥上的内外两侧都整齐排布着别具风情的罗马柱,这是打造欧式风情的关键元素。罗马柱的上方搭配的是白色金属饰面吊顶。为了使画面更为协调和精致,在顶棚和入口大厅的檐口以及吊顶四周都增加了装饰边的设计,好似精细的轮廓镶边。这些檐口和吊顶四周的装饰边便是由帷森臻石蜂窝板构建而成。

每一处的精心设计都有着独到之处,若省去了这些装饰,便会让画面显得苍白,而过多的修饰则会显得繁杂和凌乱。最好的,也是最难的便是恰到好处,这些看似不经意的轮廓设计却是让整个航站楼高架桥更显立体和丰满的精要。

帷森臻石蜂窝板采用特殊的表面处理工艺,可打造出天然石材般的装饰面,其装饰色彩与罗马柱相同,这一设计也让高架站整个轮廓更加地协调与精巧。选用臻石蜂窝板作为檐口装饰材料不仅是出于装饰质感的考虑,更多地是出于安全因素的考虑。帷森臻石蜂窝板的重量仅仅为同等厚度干挂石材的1/10,可有效减轻航站楼的荷载,重量轻的同时还可以打造出大板面,高平整度的装饰面。

如果不是匆匆赶路,只一眼精心雕琢的屋角,便可捕获这凝固在空间里的美,别致而典雅的美。


2. 缤纷多彩的美

T2航站楼贵宾厅透着的是缤纷而多彩的美。贵宾厅的外观设计与高架桥的设计相同,最别致之处当属贵宾厅门厅吊顶。贵宾厅的门厅采用的是精心设计的印花吊顶。

帷森臻石蜂窝板最奇妙之处不仅是能打造出天然石材般的装饰质感,还可以配合项目需求提供定制化的印花设计。不论从质地还是花色都将使其成为最具灵气的装饰材料。这些独特的印花搭配欧式的格调,将地域风情发挥到了极致。缤纷而别具特色的印花吊顶也成为了贵宾厅最为显眼的标志。


3. 现代、简约的美

哈尔滨太平国际机场T2航站楼的室内设计更多地是展现着现代、简约的美。哈尔滨太平国际机场T2航站楼出发层的整个大厅采用的都是极具线条感的金属天花吊顶。出发层大厅吊顶采用的是帷森预辊涂铝合金金属天花吊顶,装饰面积约4万平方米之多。

帷森金属天花吊顶采用22种不同的规格渐变排列,依次组合成为一个菱形图案,每个菱形图案再相互拼接铺排开来,便成就了哈尔滨太平国际机场T2航站楼室内装饰最为壮观的部分。每位旅客步入大厅都可以感受到一股宏大的气势。金属天花采用离缝的安装方式,巧妙而规整的排布,并配以白色的金属饰面,也让整个大厅变得轻盈通透而敞亮。


每一个建筑空间都蕴藏着建筑师的小心思,我们所能够做的是将每一处的精心设计,以最舒适和最适宜的方式表达和传递。

我们为每一个空间量身定制打造出最美的装饰面:或典雅自然,或缤纷多彩,或简约华美,只为和每一位旅客邂逅不同的空间时,都能够遇见最好的画面。




应用产品:铝蜂窝板

产品系统:铝蜂窝板单元式系统

设计单位:天津华汇工程建筑设计有限公司


项目介绍:

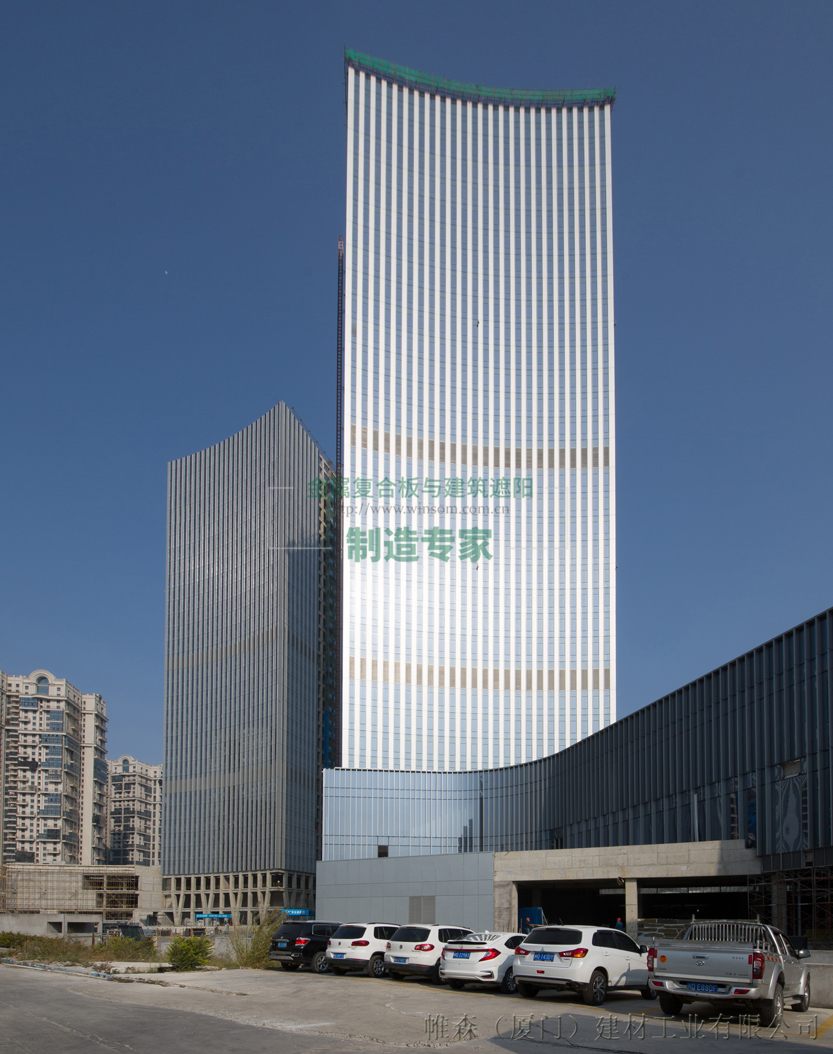

海西金谷广场是以金融要素市场和财富管理中心为建设重点,精心打造的海西设计品位最高端、规划配套最高端、招商规格最高端的现代高端金融产业集聚区。海西金谷广场由4栋超高层甲级写字楼以及裙楼构成,是福建省规模最大、档次最高的大型金融综合体项目,总投资达25亿元、总建筑面积43万平方米。

海西金谷广场项目的设计方案是由天津华汇工程建筑设计有限公司总建筑师周恺担纲主创。该项目的幕墙工程以玻璃、石材和铝合金为主要材质,外观现代简洁,在建筑细部天际线上借鉴闽南燕尾屋脊线的变化,赋予建筑更多灵动。此次帷森凭借专业的产品技术水平与高标准的产品质量管理体系在众多品牌中脱颖而出,有幸成为其蜂窝板单元式幕墙系统的供应商。

下面给大家介绍下帷森蜂窝板单元式幕墙系统的独特优势:

装配式结构,安装快周期短,特别适用于现代化高层建筑;

幕墙表面平整度高,大板块分割,具有极佳的装饰效果;

结构防水、具有良好的气密性和水密性;





应用产品:铝蜂窝板

产品系统:IW15铝蜂窝板/IW15倍荷力板

设计单位:厦门港龙装修工程有限公司



案例简介:

三明机场位于福建省三明地区沙县境内,其定位为民航支线机场,可满足双向起降的要求。三明机场航站楼建筑层数为两层,总建筑面积为14420平方米,幕墙面积为22000平方米。

三明机场航站楼的外观设计吸收了客家土堡的元素,是一座极具客家风情的建筑,而其室内设计则采用简约清新的元素,为过往旅客打造出洁净舒适的环境空间。三明机场航站楼选用帷森IW15铝蜂窝板及IW15倍荷力板作为其内墙装饰材料,光滑平整的纯白色金属墙面与一体式无缝转角设计让整个室内空间精致舒畅却又不失现代气息。

帷森IW蜂窝板内置有安装型材,搭配专用的安装配件,安装简便快捷,且每块板材可实现单独拆卸,为板材后面管线的后期维修提供便利。更为出彩的是帷森IW蜂窝板内墙系统配合专用的龙骨可实现板面离墙体的距离小于5CM,可提高10%的空间利用率,为航站楼内的布局提供更为广阔的空间。

帷森IW15倍荷力板具有极佳装饰性的同时还具有很强的功能性,倍荷力板的抗冲击的能力是普通铝蜂窝板的2倍。众所周知建筑物腰线以下的部位常易受到撞击,板面容易出现凹坑或是缺损的现象,帷森倍荷力板在普通铝蜂窝板的基础上增加了一层防撞层,当其表面受到冲击时可迅速将冲击力扩散到整个板面,以减小冲击力对板面局部的破坏,使整个装饰面持久保持立体平整的装饰效果。

机场航站楼就像是一座城市的名片,是外来宾客对一座城市的第一印象,帷森蜂窝板便是这张名片上不变的色彩,历久弥新!
