【经典案例】铝蜂窝板 | 成都大魔方演艺中心——品阅亚洲第一舞台

成都，一个有着几千年历史的“天府之国”，是中国首批历史文化名城，中国最佳旅游城市，是西南地区政治、文化、科教、商贸、金融和国际交往中心。台北有小巨蛋，上海有世博演艺中心，悉尼有歌剧院……而大魔方演艺中心将成为匹配成都这个国际性都市的标致性演艺场馆，闪耀于中国的西南。

设计过上海世博文化中心场馆及全球50多个超高层项目的华东建筑设计研究院，联手澳大利亚ANS国际建筑设计公司共同担纲大魔方演艺中心设计任务，这两个传承一流建筑精工血统的团队强强联合，秉承“全球演艺中心，亚洲一号舞台”的设计理念，将大魔方设计成一个世界一流，具有国际领先水平的演艺兼容体育赛事的大型现代化场馆；

演艺中心主要由大、小陀螺两部分组成，大陀螺和小陀螺相依而存，大陀螺外观呈现扇贝形，其中螺高46.6m，东西轴直径148m、南北轴直径152m。大陀螺主体结构由舞台区、观众看台区、休息区和其辅助功能区组成，平面近似圆形，由于建筑造型的要求，各层平面尺寸均不同。小陀螺结构共5层，主要功能为音乐俱乐部。主要平面呈圆形，逐层偏心放大，底层直径约为40m，屋面层达到70m，整体造型如同一个不规则的碗。演艺中心具有建筑造型特殊、结构悬挑多变，悬挑长度长、柱节点多、梁相交多，节点钢筋密集等特点，难度相当大。据项目经理代小强和项目总工文常娟介绍：“大魔方演艺中心采用技术路线——钢筋混凝土空间桁架体系支撑采用型钢结构平台上搭设满堂脚手架的形式；空间桁架体系异形斜、直柱采用定型加工制作的钢模板体系；通过建模分析和实体样板制作，解决钢筋制作安装问题等；大魔方演艺中心项目创造出了国内外多个第一。在施工中，大量采用了国家住建部重点推广的“建筑业十大新技术”，如深基坑支护技术、高强高性能混凝土技术、高效钢筋和预应力混凝土技术、粗直径钢筋连接技术、新型模板和脚手架应用技术等“。

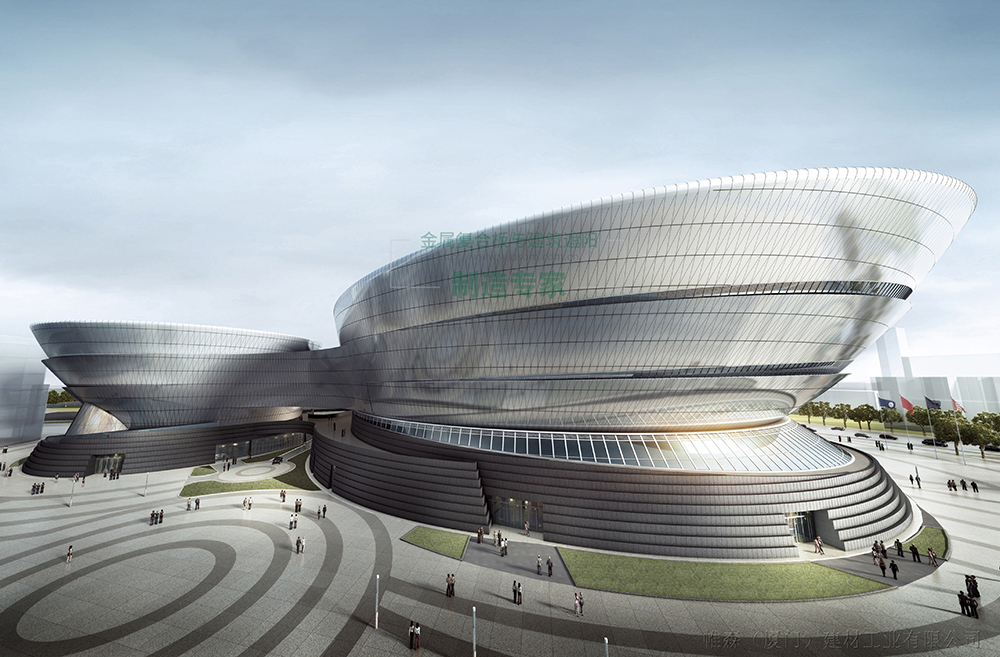

大魔方演艺中心充满建筑美感的扇贝形外壳，一大一小之间遥相辉映，外立面金属线条简洁流畅，光影之间勾勒着炫酷的动感曲线，宛若俊秀飘逸的飞船。理想很丰满，现实很骨感，是很多工程的真实写照，特别是在面对双曲面这个行业难题。作为大魔方演艺中心的幕墙蜂窝板供应商，帷森的目标是让设计师理想很丰满，工程一样不骨感。对于大魔方这个优秀的设计团队设计出来的产品，难度可想而知；实现一个不规则的双曲面，需要的是工艺和技术的纯熟，目前3D打印技术刚刚起步的环境下，精准加工的双曲金属复合板已然是一种奢望。而时间紧迫，业主对视觉感官的要求很高，不能有任何折角出现，成本需尽量压缩的三重压力下，常规的二维制图已经很难满足工期、精度的要求，帷森决定采用三维建模下单，把整个陀螺双曲面分割成一万多块板，在立面位置上用三角平板以折代弧，在立面和屋顶的交界处，则采用用单弧加平板的方式来实现曲面的效果。而不规则曲面决定了每一片板的规格大小均不同。据帷森负责此项目的设计师（林丽锦）介绍：“由于每一片板材的规格不同，且为其配备的龙骨也不同，所以每一片板材都是量身定做而成。如果将大陀螺部分的蜂窝板产品生产单水平层叠，可达2米多高”。

为了保证产品的强度，帷森采用自主研发的FIC系列铝蜂窝板作为其立面装饰材料，四周加固龙骨，板材总厚度为60mm（含铝附框），颜色为金属灰色，采用高度为3-4米的三角形铝蜂窝板勾勒出整个错落有序的立体装饰面，穹顶则采用双曲的造型板。在加工工艺上，由于蜂窝折边需高过内板，热压板时需折边压塌否则无法完成热压，且由于每块板的形状不一样，拼接的角度不一致将导致无法直接将龙骨预留在板的内侧，为了解决上述的加工工艺问题，提高生产效率，满足交期，帷森采用垫压块成型后铆接龙骨的方式解决了这一问题。在外形上，将立面与屋顶连接的板为平+弧+平的结构，但做成3片板的方案因为美观等问题遭到客户的否定。帷森将3片板材组合成一片，其内部蜂窝排布为上平为一块，中弧加下平为一块，同时为了保证板材的强度，帷森将龙骨的排布设计为上平加弧为一段，下平为一段，这样既满足了外观设计效果，也避免了应力在板材接连处集中的问题。不同区段的弧板半径都不一样，但差距不大，为了节约成本，把各个弧板的半径统一为一个，然后利用3D建模，每片弧板都独立建模，用最接近原模型的方法，把各个板的公差控制在正负2mm以内，全部建完模型后，再组装成一整体，以验证所建之模型与原模型的差距。为了实现大魔方演艺中心这一奇特的外观造型效果，帷森各相关部门齐心协力，科学分工，在规定的供货期内保质保量的完成各项几乎不可能的任务。

虽然最艰难的时刻已经过去了，但是，每当看到大魔方的图片，心中的自豪感都油然而生。毕竟，作为“亚洲第一舞台”的大魔方，凝结了多少帷森人的心血。艺术在这里呈现，文化在这里交流，思想在这里碰撞，帷森之花在这里绽放……当然，帷森建筑产品，创新永无止境！最漂亮的帷森之花绽放在哪里？下一个……你懂的！
